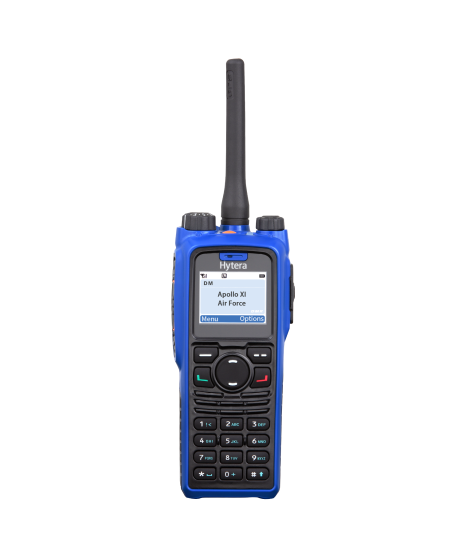

PD790Ex新一代防爆IIC数字手持机
PD790Ex是海能达按照PDT数字标准，全新推出国内首款"氢气级"数字IIC防爆手持机PD790Ex，品质严格符合中国防爆电气标准，采用灌胶工艺，人性化的防错设计，IP67高防护等级，为需要在含有爆炸性气体和可燃性粉尘的危险环境中工作的您提供更安全可靠的保障。
应用行业石油、化工、天然气
应用行业石油、化工、天然气
标准配置
产品特点
•数字lie防爆
lie级防爆等级，可以在厂区内任意场所通行， 不仅可以在乙烯，二甲醍，焦炉煤气等气体环境 中使用，还可以在氢气，乙煉，二硫化碳等气体 环境中通讯。同时，数字技术让您的通话更清 晰、频率更节省、待机更持久！
•数模兼容
支持数字和模拟两种模式，能兼容现有常规模拟 系统，保证模拟产品向数字产品平滑过渡。
•功能可扩展
可根据客户的需求，通过软件升级可升级为数字 集群对讲机或模拟集群对讲机。
产品介绍
•人性化的外观设计
PD790EX采用大尺寸彩色LCD显示屏，即使在户外强光下也可对显示信 息一目了然；大键盘设计，操作更准确和便捷，更适合工作场所需要戴手 套的用户操作。
•可靠耐用的质量
PD790EX品质严格符合美国军用标准MIL-STD-810 C/D/E/F/G和IP67 工业防护标准，在各种恶劣的工作环境中都可以发挥优异和安全的性能。
•防错设计
能避免低安全等级的电池和配件在本机上使用，产生的安全问题。
•灌胶工艺
主机和电池釆用灌胶工艺，将内部的电路与外界危险的气体和粉尘安全隔 离。虽然这种工艺在很大程度上提高了设计和生产的难度，降低了生产效 率。但安全第一的原则是海能达对防爆机客户永远的承诺。
• IP67防护等级
支持IP67防护等级，可在一米水深浸泡30分钟而不影响产品的正常使用。
•外壳防静电
在保证产品外壳坚固耐用的同时，避免因静电产生的火花而点燃危险环境。
•高强度LCD防护镜片
保证长时间的使用，镜片表面的光洁。并能承受1KG重锤冲击的要求。
•创新的电池开启结构
专利设计，可靠的保证电池从高处跌落也不会从机身上脱落。
•机身防滑设计
提供更好的使用手感，能减少意外的滑落情况出现。
•齐全的语音呼叫功能
PD790EX所提供的智能信令支持多种呼叫方式，包括个呼、组呼、全呼 和紧急呼叫。
• GPS定位
PD790EX支持査看GPS定位信息，支持GPS数据传输。
•支持多种高级模拟信令
PD790EX支持多种模拟信令，包括HDC1200、DTMF*、2-Tone和
5-Tone,以提供更大的功能扩展空间。
• IP业务*
通过IP地址与电脑相连从而实现多种IP功能。
•数字lie防爆
lie级防爆等级，可以在厂区内任意场所通行， 不仅可以在乙烯，二甲醍，焦炉煤气等气体环境 中使用，还可以在氢气，乙煉，二硫化碳等气体 环境中通讯。同时，数字技术让您的通话更清 晰、频率更节省、待机更持久！
•数模兼容
支持数字和模拟两种模式，能兼容现有常规模拟 系统，保证模拟产品向数字产品平滑过渡。
•功能可扩展
可根据客户的需求，通过软件升级可升级为数字 集群对讲机或模拟集群对讲机。
产品介绍
•人性化的外观设计
PD790EX采用大尺寸彩色LCD显示屏，即使在户外强光下也可对显示信 息一目了然；大键盘设计，操作更准确和便捷，更适合工作场所需要戴手 套的用户操作。
•可靠耐用的质量
PD790EX品质严格符合美国军用标准MIL-STD-810 C/D/E/F/G和IP67 工业防护标准，在各种恶劣的工作环境中都可以发挥优异和安全的性能。
•防错设计
能避免低安全等级的电池和配件在本机上使用，产生的安全问题。
•灌胶工艺
主机和电池釆用灌胶工艺，将内部的电路与外界危险的气体和粉尘安全隔 离。虽然这种工艺在很大程度上提高了设计和生产的难度，降低了生产效 率。但安全第一的原则是海能达对防爆机客户永远的承诺。
• IP67防护等级
支持IP67防护等级，可在一米水深浸泡30分钟而不影响产品的正常使用。
•外壳防静电
在保证产品外壳坚固耐用的同时，避免因静电产生的火花而点燃危险环境。
•高强度LCD防护镜片
保证长时间的使用，镜片表面的光洁。并能承受1KG重锤冲击的要求。
•创新的电池开启结构
专利设计，可靠的保证电池从高处跌落也不会从机身上脱落。
•机身防滑设计
提供更好的使用手感，能减少意外的滑落情况出现。
•齐全的语音呼叫功能
PD790EX所提供的智能信令支持多种呼叫方式，包括个呼、组呼、全呼 和紧急呼叫。
• GPS定位
PD790EX支持査看GPS定位信息，支持GPS数据传输。
•支持多种高级模拟信令
PD790EX支持多种模拟信令，包括HDC1200、DTMF*、2-Tone和
5-Tone,以提供更大的功能扩展空间。
• IP业务*
通过IP地址与电脑相连从而实现多种IP功能。
| 频率范围 | VHF:136-174MHz | |
| UHFl:400-470MHz | ||
| 信道容■ | 1024 | |
| 区域容量 | 64 （每组最多256个信道） | |
| 信道间隔 | 12.5KHz/20KHz/25KHz | |
| 工作电压 | 7.4V (额定) | |
| 电池 | 1800mAh (Li-Ion) | |
| 电池平均工作时间 | 模拟：14小时,12小时（GPS） 数字：16小时,14小时（GPS） | |
| （5-5-90工作循环，高功率发射） | ||
| 1800mAh高容髭锂电池 | ||
| 频率稳定度 | ±1.5ppm | |
| 天线阻抗 | 50Q | |
| 外型尺寸（高xgO | 141*55*39mm | |
| （带标配电池，不带天线） | ||
| 重量（带标配电池和天线） | 550g | |
| LCD显示屏 | 160*128 像素，65536 色，1.8英寸，4行 | |
| 输出功率 | 1W | |
| FM调制方式 | 11K0F3E @ 12.5KHZ； 14K0F3E @ 20KHZ； | |
| 16K0F3E @ 25KHZ | ||
| 4FS彼 字调制方式 | 12.5KHZ&数据：7K60FXD； | |
| 12.5KHZ数据和语音：7K60FXW | ||
| 传导廂射发射 | -36dBm<lGHz; -30dBm>lGHz | |
| 调制限制 | ±2.5KHz @ 12.5KHz; ±4.0KHz @ 20KHz; | |
| ±5.0KHz @ 25KHz | ||
| FM交流声与噪声 | 40dB @ 12.5KHZ； 43dB @ 20KHz; 45dB@25KHz | |
| 邻道功率 | 60dB @ 12.5KHZ； 70dB @ 20/25KHZ | |
| 音频响应 | +l~-3dB | |
| 音頻失真 | W3% | |
| 数字声码器类型 | AMBE+2™ 或 SELP | |
| 数字协议 | ETSI-TS102 361-1,-2,-3 | |
| 一般规格 | ||
| 发射部分 | ||
| 工作温度范围 | -20°C ~ +50°C | |
| 储存温度范围 | ■40°C ~ +85°C | |
| ESD （静电防护等级） | IEC 61000-4-2 (level 4) | |
| +8kV (接触放电)；+15kV (空气放电) | ||
| 美国军用标准 | MIL-STD-810 C/D/E/F/G | |
| 防水防尘 | IP67标准 | |
| 防湿 | 按 MIL-STD-810 C/D/E/F/G 标准 | |
| 冲击和振动 | 按 MIL-STD-810 C/D/E/F/G 标准 | |
| 环境指标 | ||
| 灵敏度 | 模拟 | 0.22 (典型值)(12dB SI NAD) |
| 0.4 卩V(20dBSINAD) | ||
| 数字 | 0.3pV/BER5% | |
| 邻道选择性 TIA-603 ETSI | 60dB @ 12.5KHz/70dB@ 20/25KHZ | |
| 60dB @ 12.5KHZ /70dB@ 20/25KHZ | ||
| 互调 TIA-603 ETSI | 70dB @ 12.5/20/25KHZ | |
| 65dB @ 12.5/20/25KHZ | ||
| 杂散响应抑制 | 70dB @ 12.5/20/25KHZ | |
| TIA-603 | 70dB @ 12.5/20/25KHZ | |
| ETSI | ||
| 阻塞 | 80dB | |
| TIA-603 ETSI | 84dB | |
| 交流声与噪声 | 40dB @ 12.5KHZ； 43dB @ 20KHz; | |
| 45dB@ 25KHz | ||
| 额定音频输出功率 | 0.5W | |
| 额定音频失真 | W3% | |
| 音频响应 | +l~-3dB | |
| 传导发射杂散 | <-57dBm | |
| 接收部分 | ||
| 以上规格均按照适用标准测试，由于技术的不断发展，以上指标数据若有变更，恕 不另行通知。 | ||
